Coordination artistique / Modélisation 3D
Windturbines : sculptures monumentales cinétiques et sonore OMNI

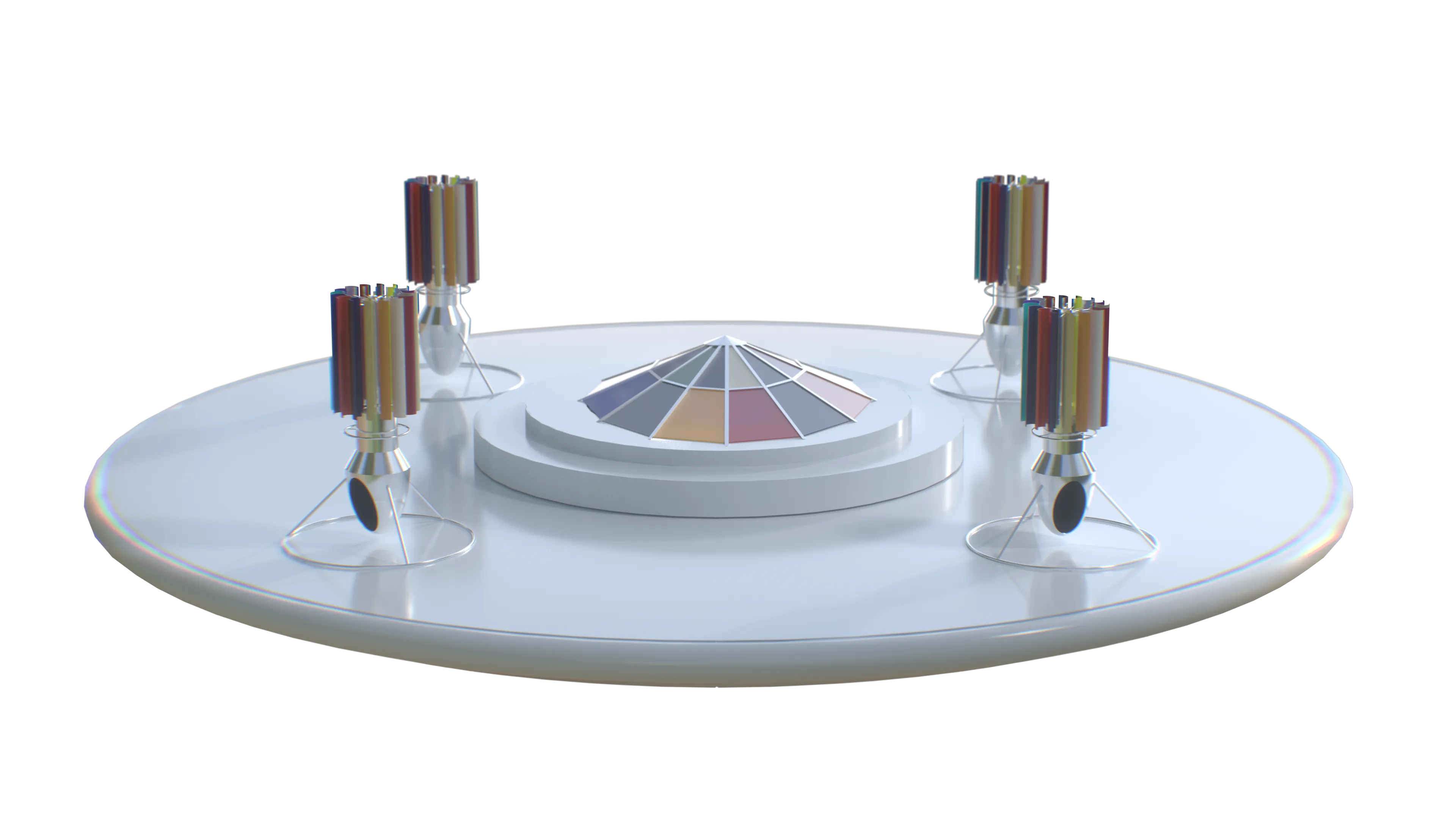

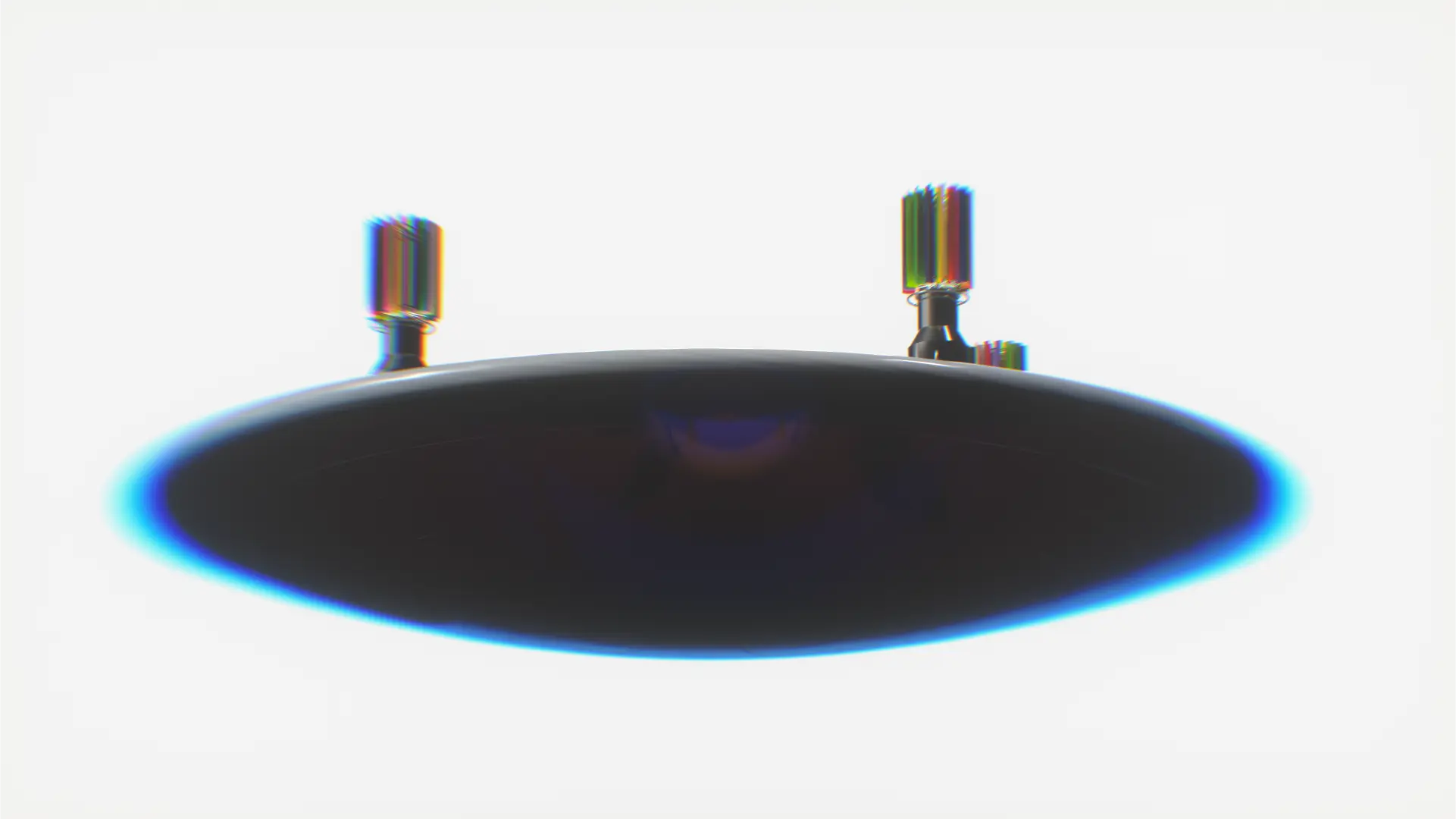

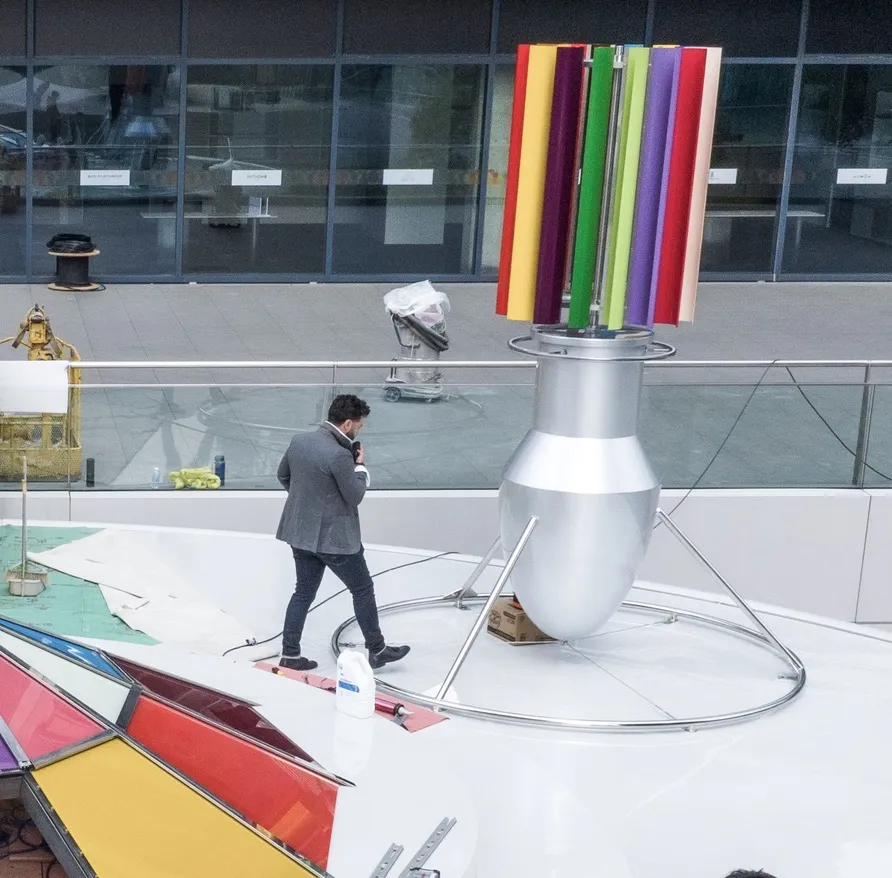

Quatre sculptures cinétiques et sonores de 250 kg chacune, 3,7 mètres de hauteur, satellites fixées directement dans la coque de l'OMNI Monumental Inverted de 15 tonnes, elle-même portée par une poutre à capacité de 20 tonnes. 16 pales rotatives par éolienne à 50 tours par minute, pilotées par le Central Brain. Installées à Hangzhou pour Winland, livrées en mars 2025.
.webp)
Windturbine, du croquis de Patrice Moullet à la rotation réelle : six ans de modélisation, de tests et de construction
Patrice Moullet concepteur du projet Omni monumental inverted chez Winland Hangzhou, a developpé pendant plus de 30 ans son art.
Les windturbines sont 4 des 7 oeuvres satellites du projet.

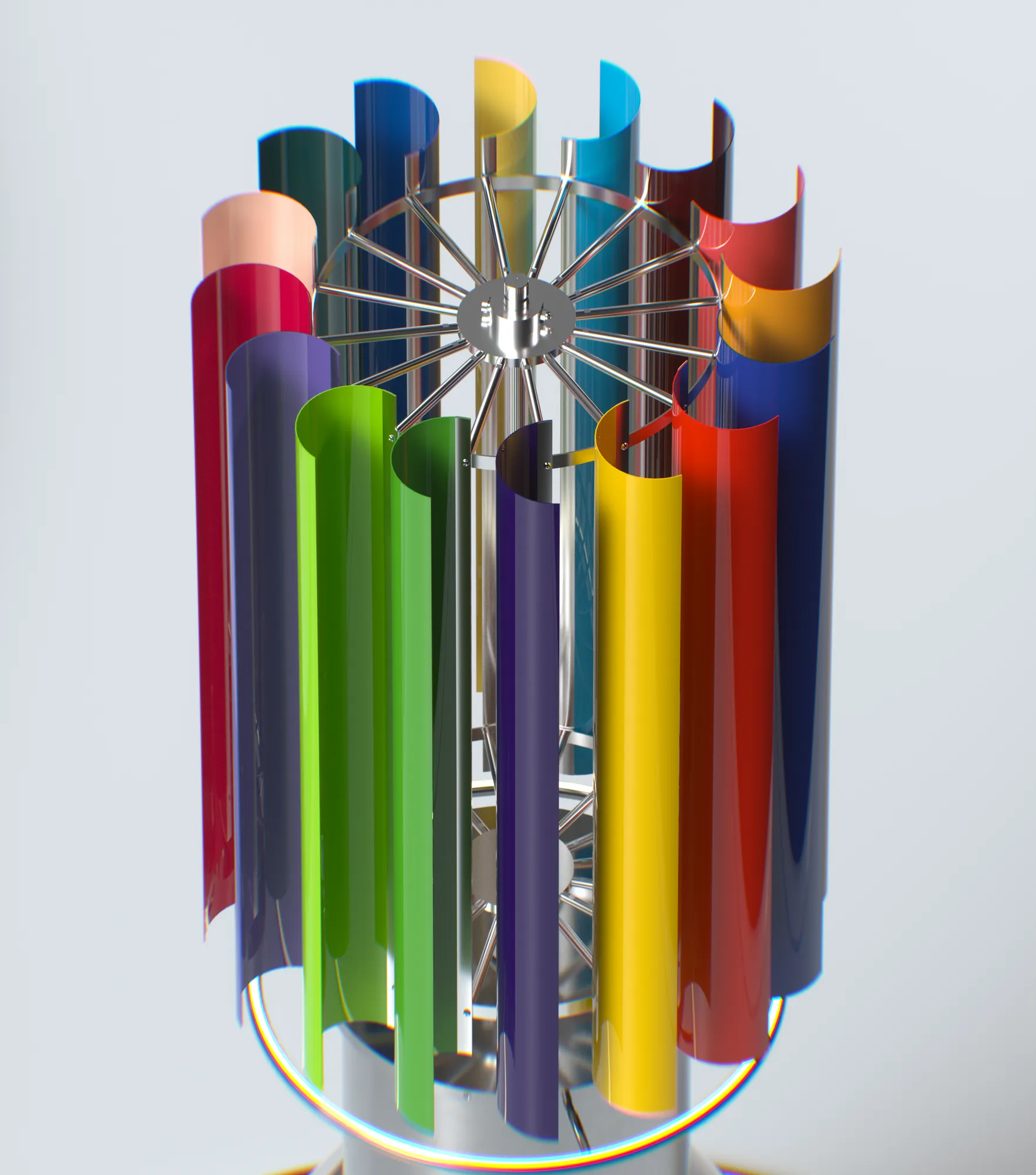

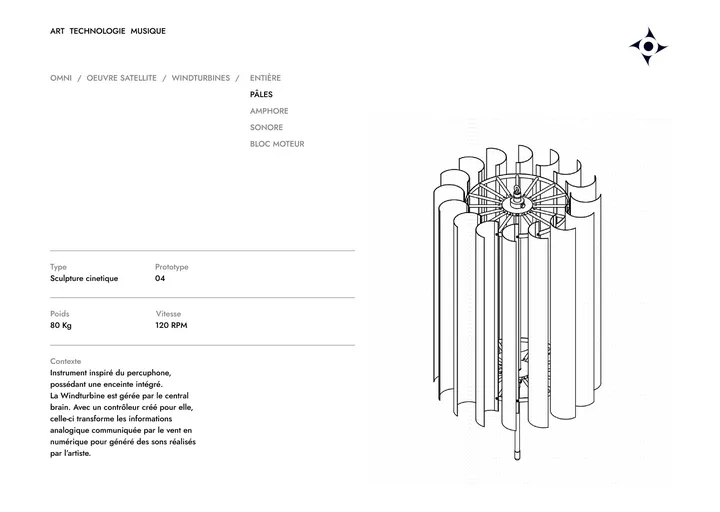

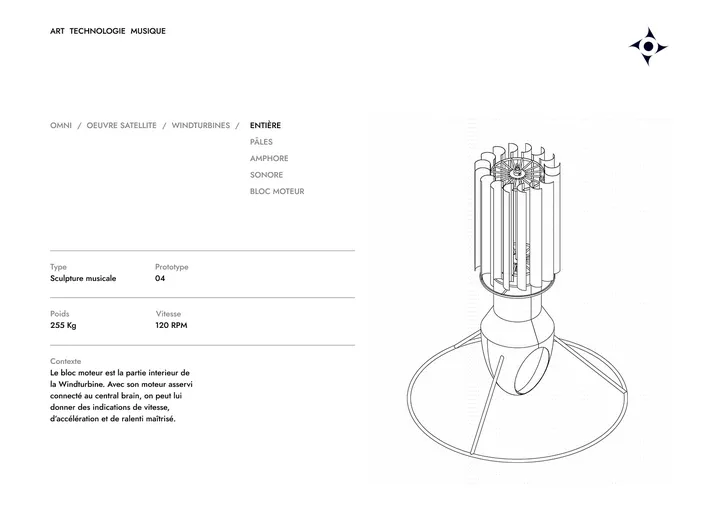

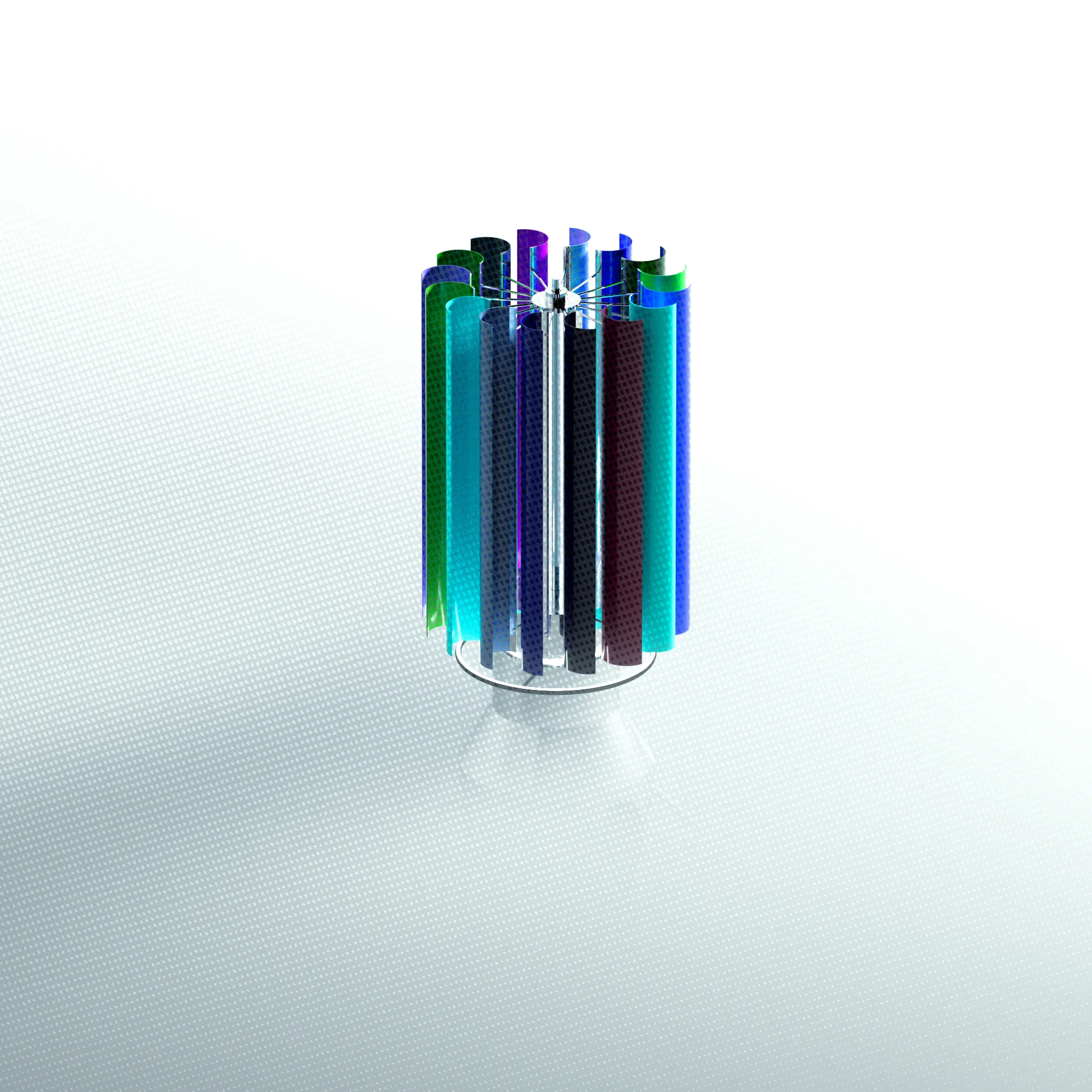

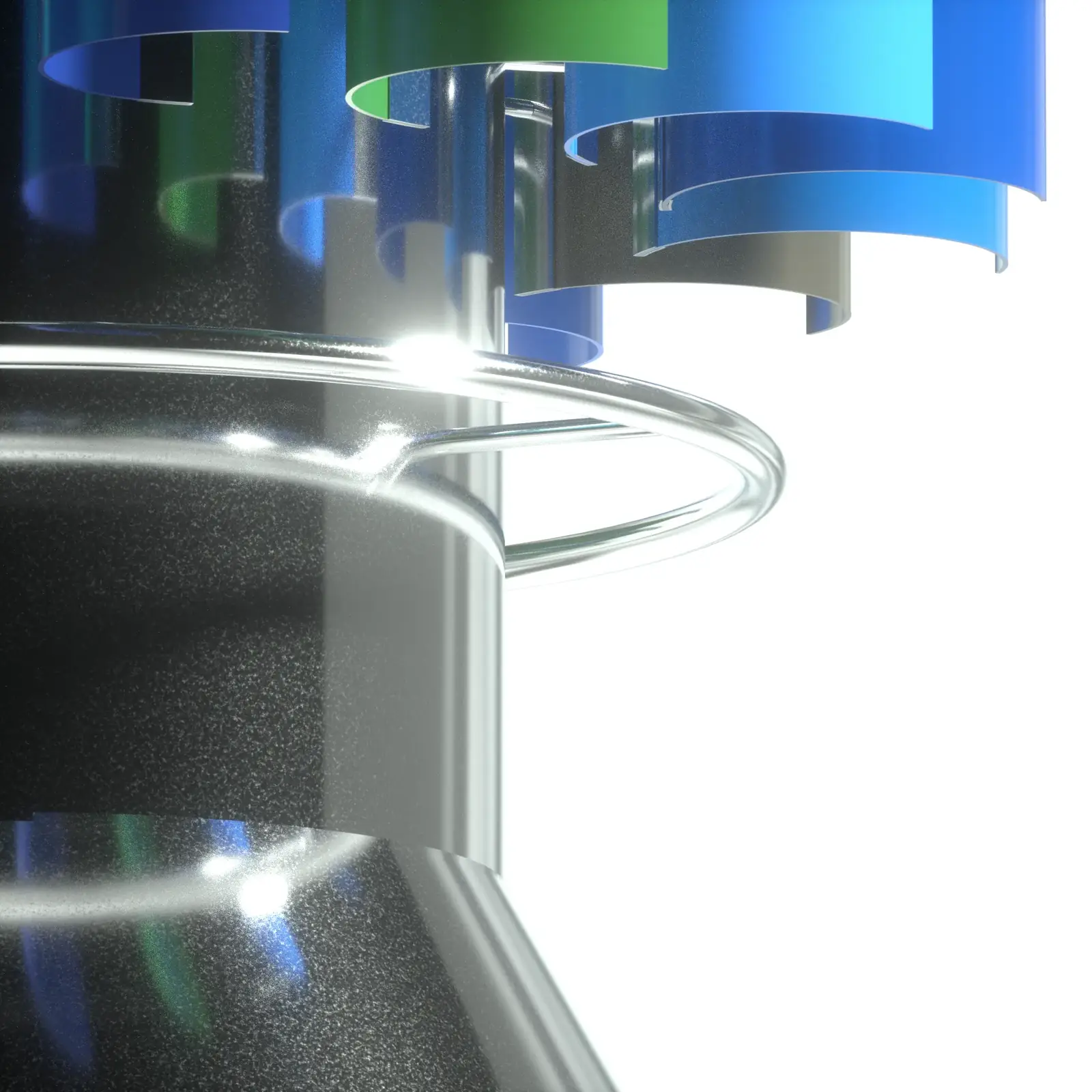

Ferr Studio à modélisé les croquis, chaque composant des Windturbines en 3D : les pales, la base, la structure de rotation.

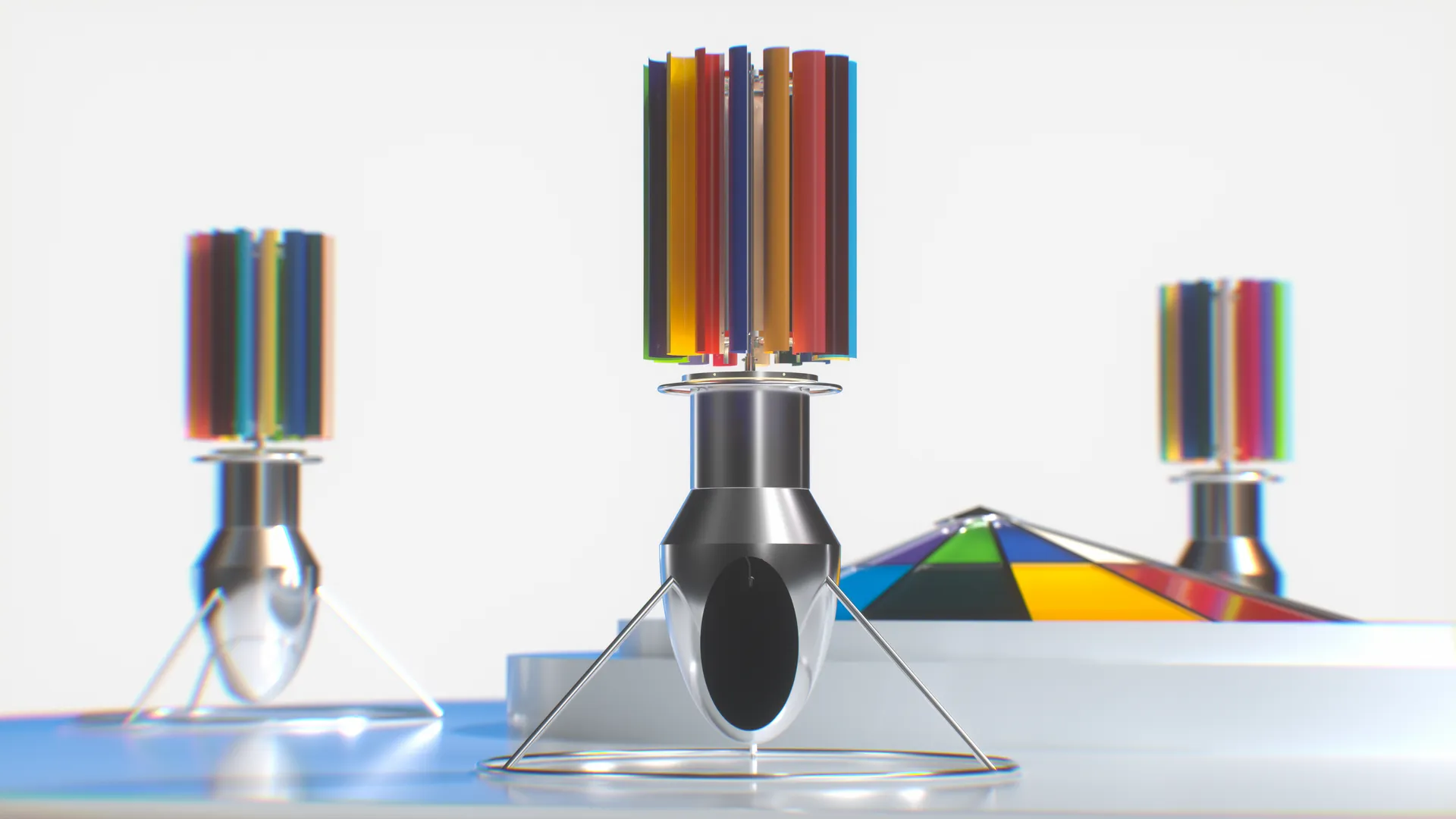

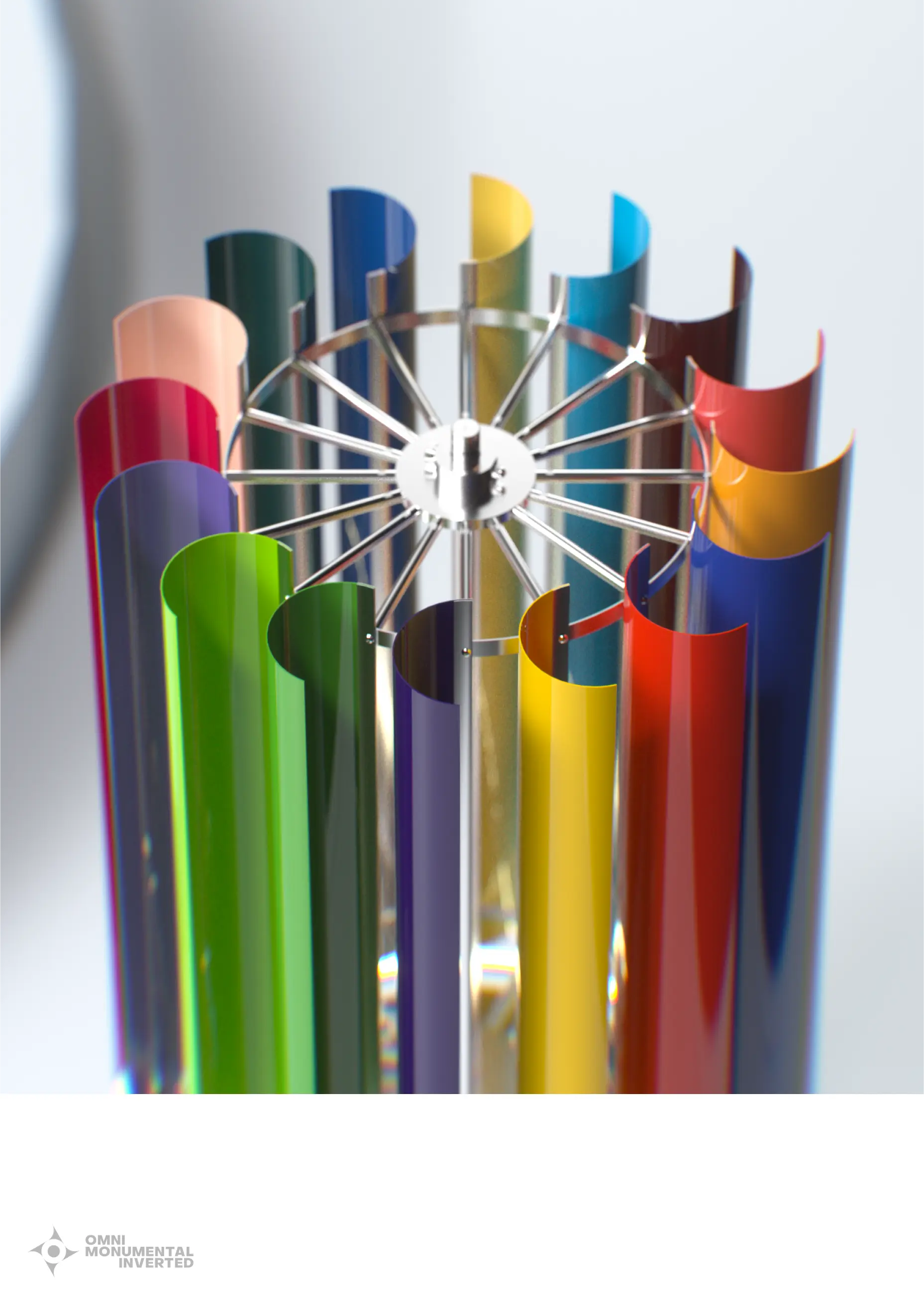

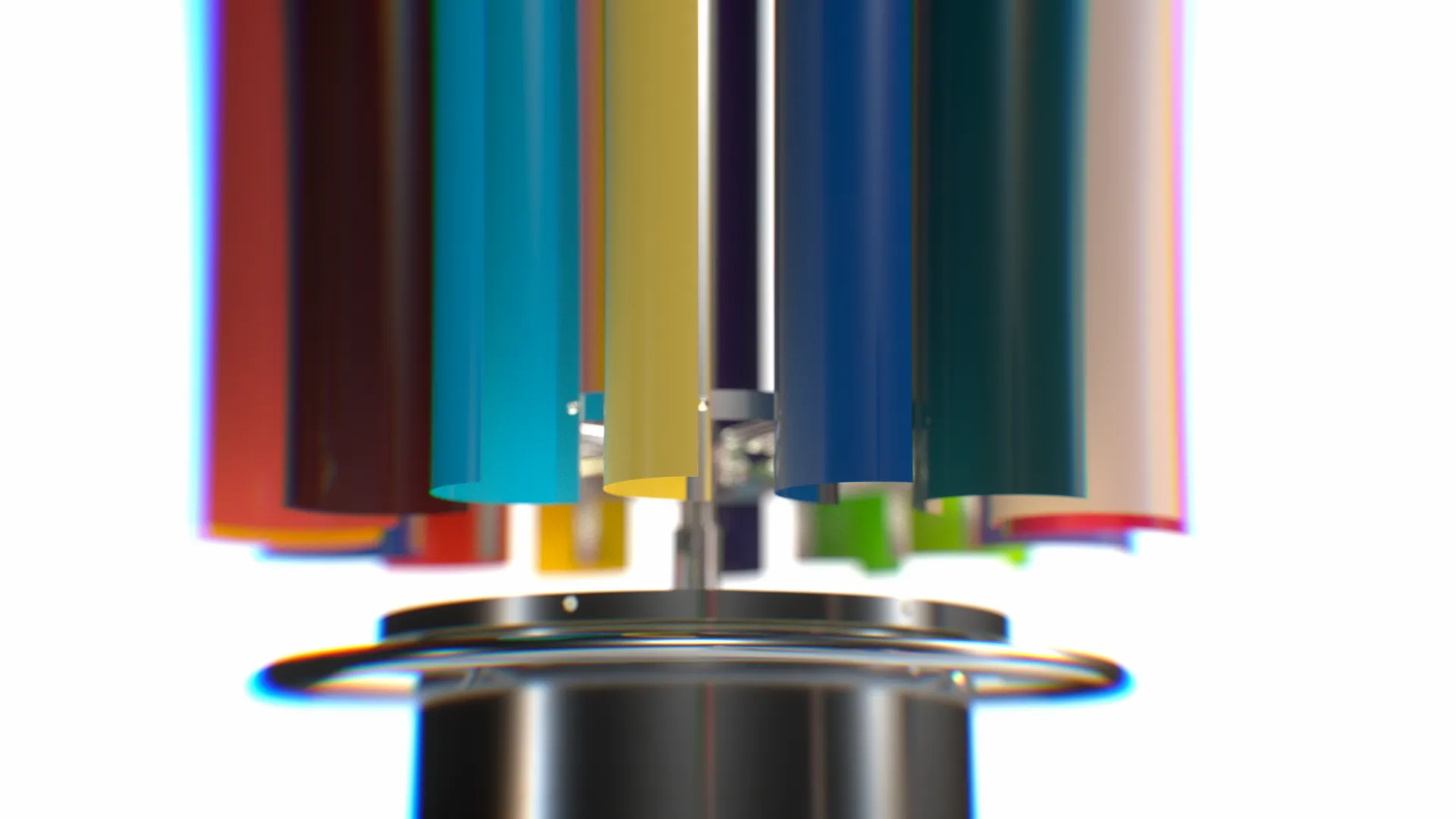

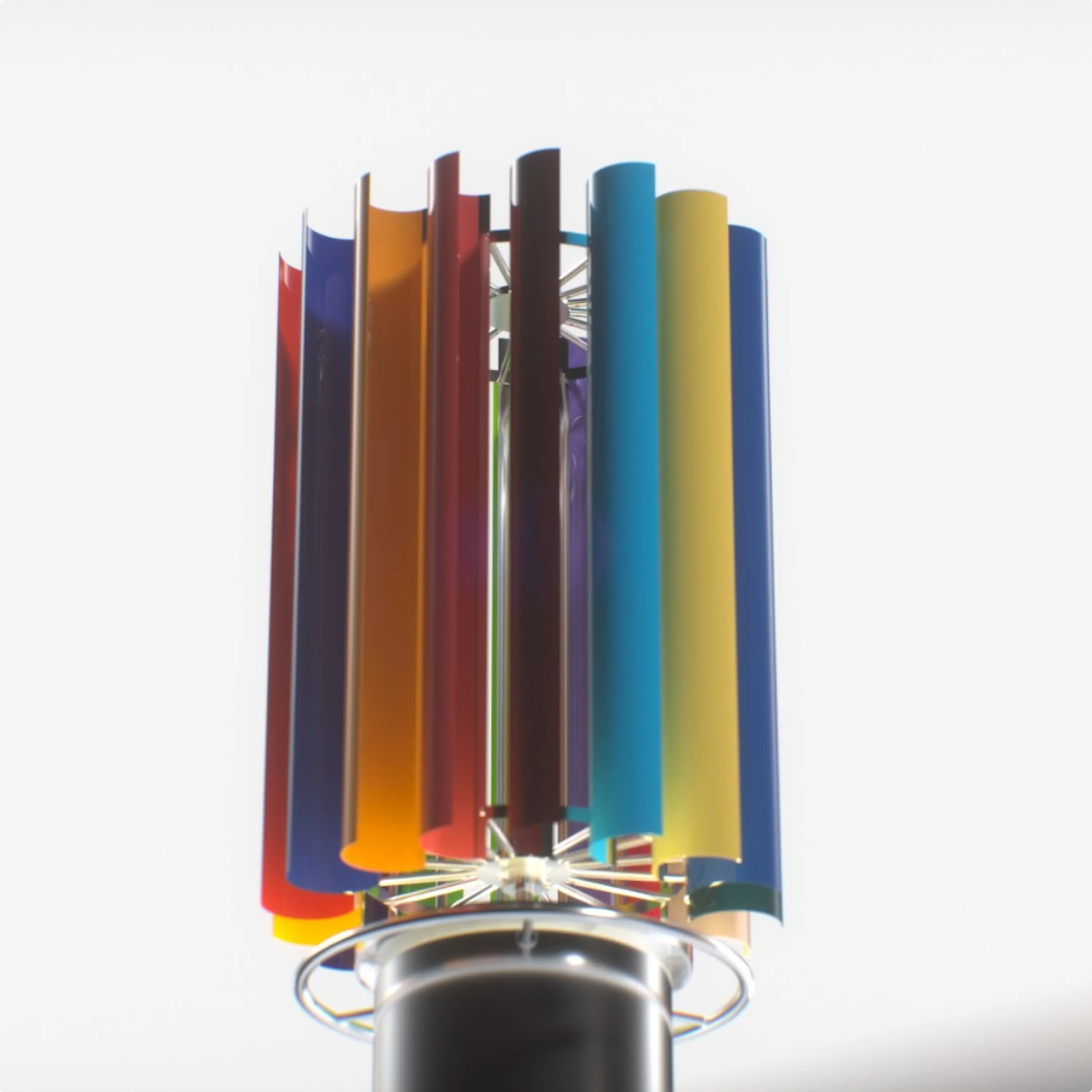

Puis nous avons mis les pales en mouvement dans des rendus réalistes pour tester ce qu'aucun croquis ne peut montrer, la dynamique des formes dans l'espace, l'équilibre visuel à différentes vitesses, le comportement de la lumière sur les surfaces en rotation.
Ces rendus ont servi à deux choses.
- Valider les choix artistiques avec Patrice et Winland.
- Fournir aux constructeurs des références visuelles précises pour la fabrication.
Ensuite, j'ai identifié et sélectionné chaque partenaire technique, puis coordonné l'ensemble jusqu'à la livraison pour garantir l'homogénéité entre la vision 3D et l'objet réel.

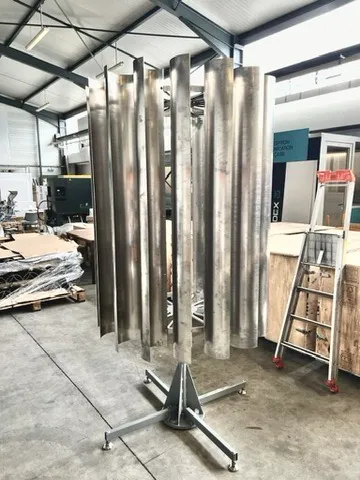

Les Windturbines sont artistiques et industrielles, fabriquées en France pour être installée en Chine. Chaque composant a été confié à un spécialiste.
Coque composite
Les Chantiers de l'Arsenal à La Rochelle.

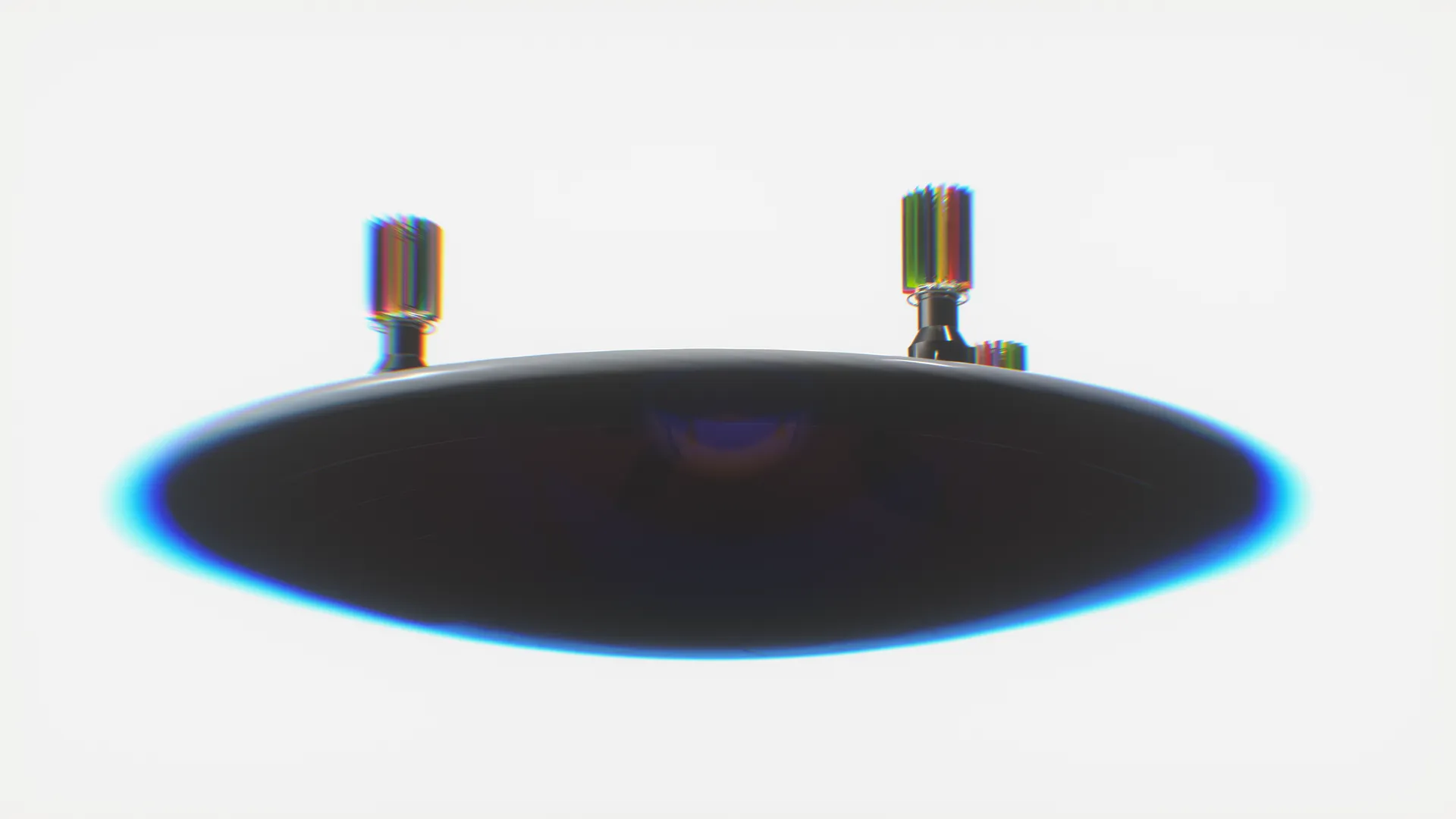

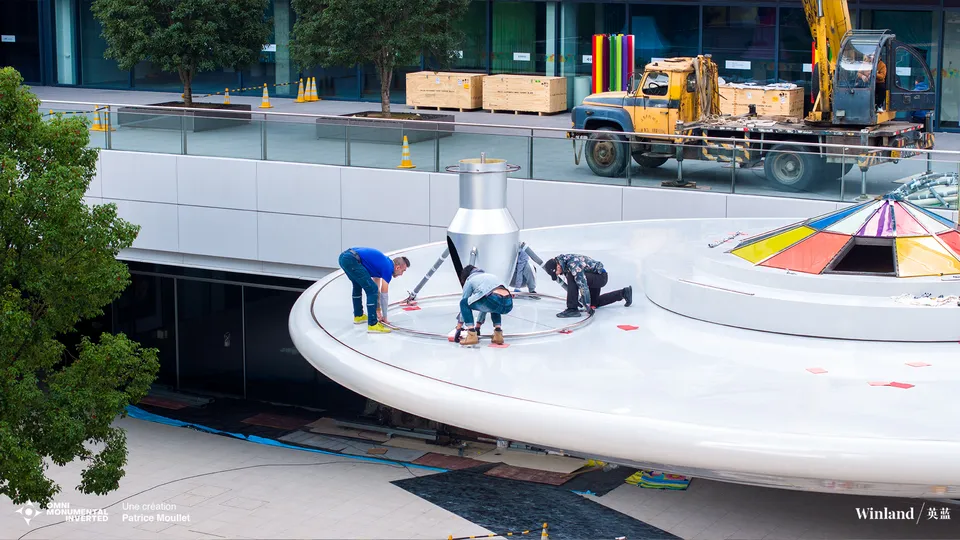

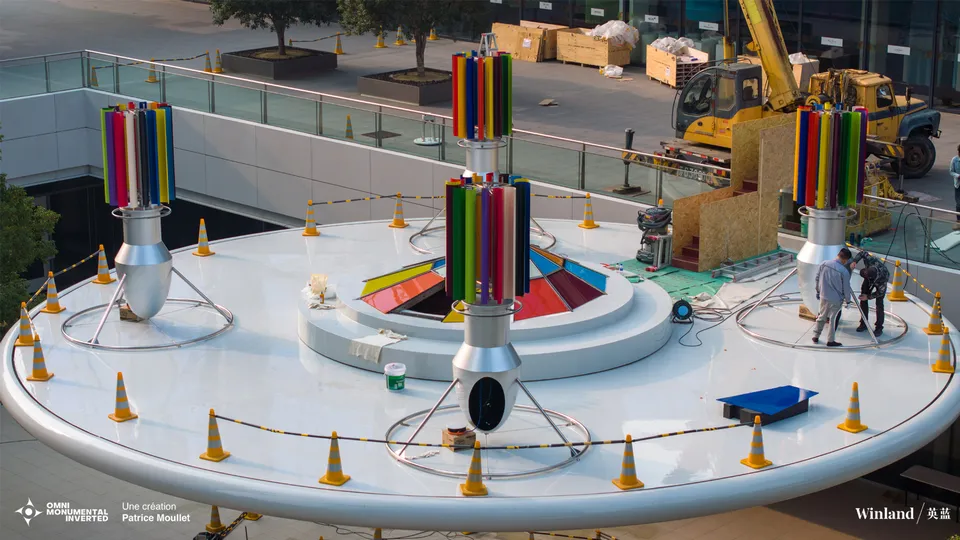

La même expertise en structures composites légères qui a produit la coque principale de l'OMNI. Chaque Windturbine de 250 kg est fixée directement dans la coque d'une structure de 15 tonnes, portée par une poutre calculée pour 20 tonnes de charge. La marge existe, mais elle ne pardonne pas l'approximation.

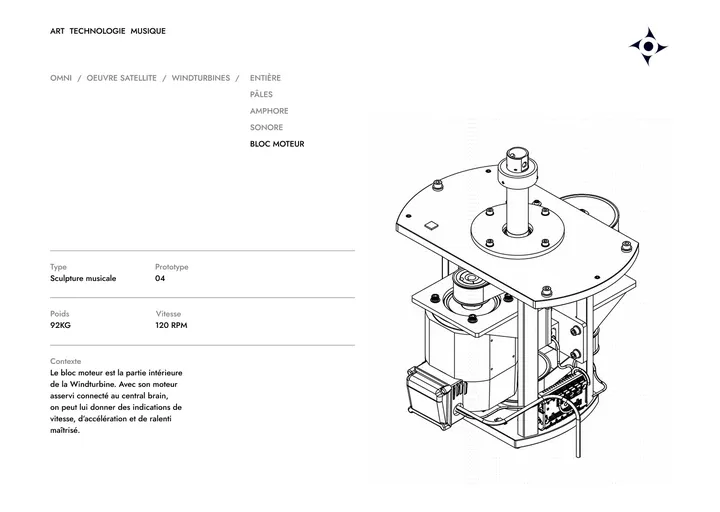

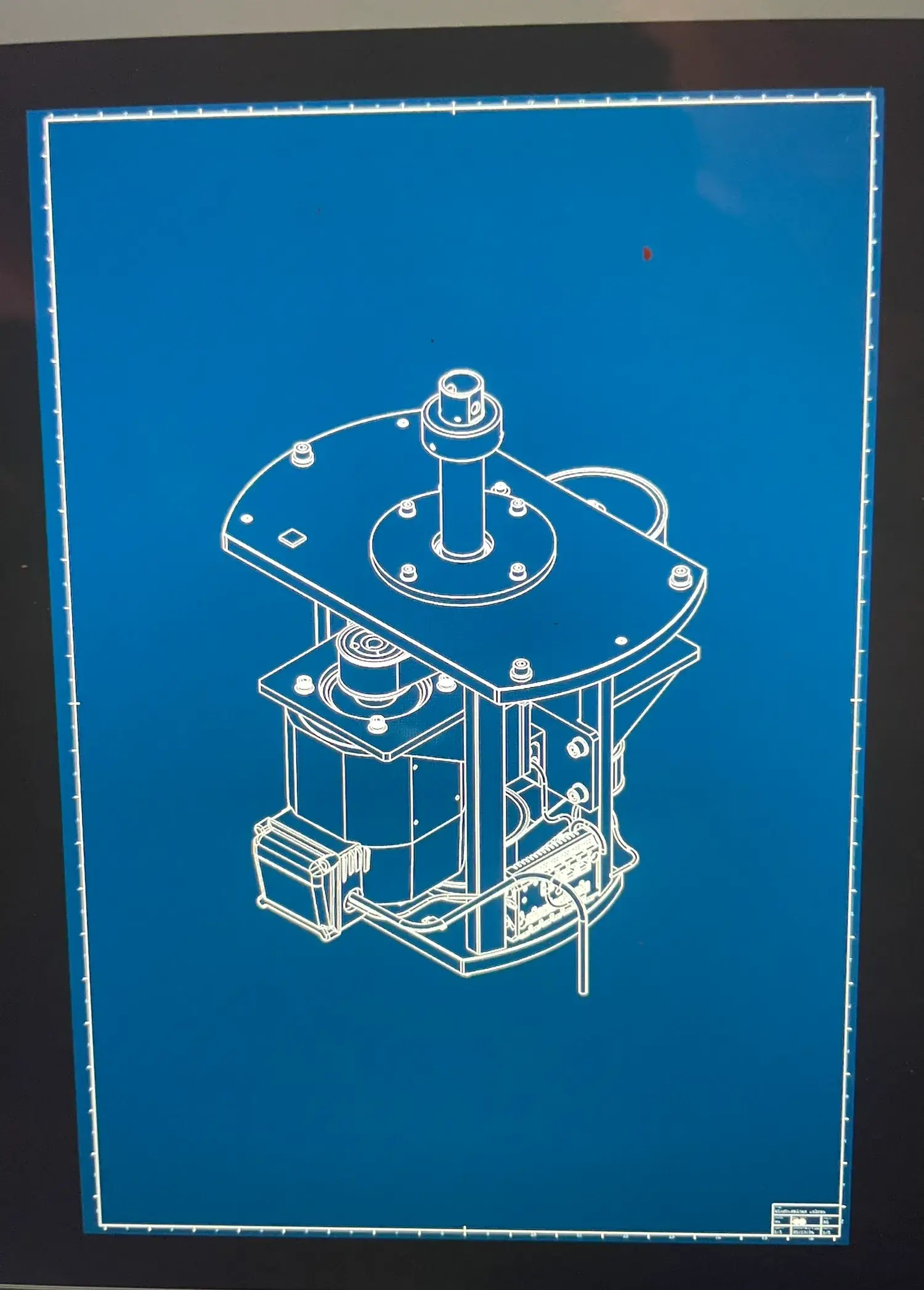

Moteur et système de rotation

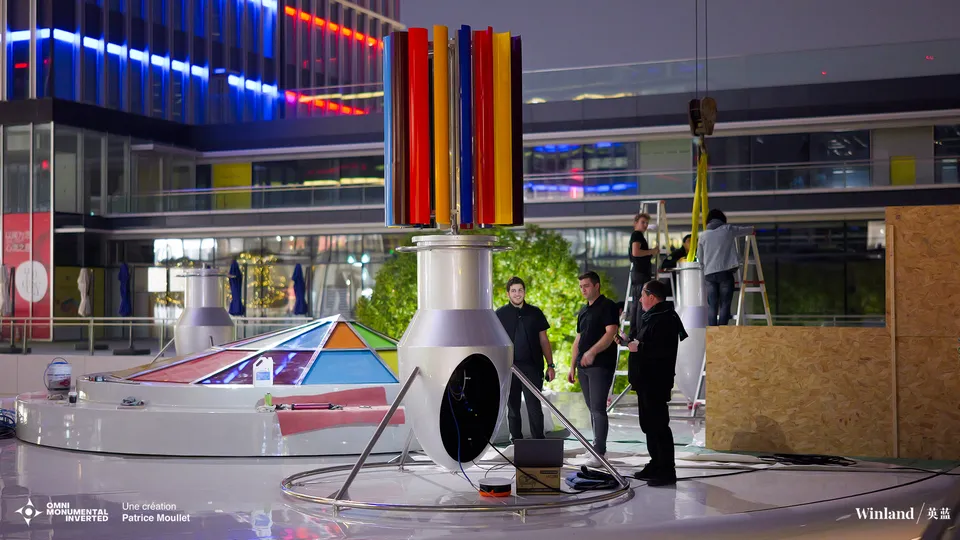

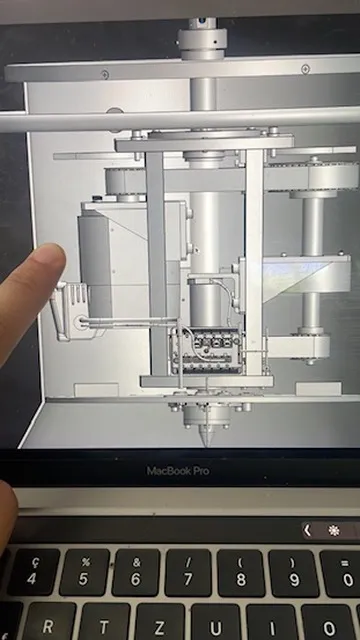

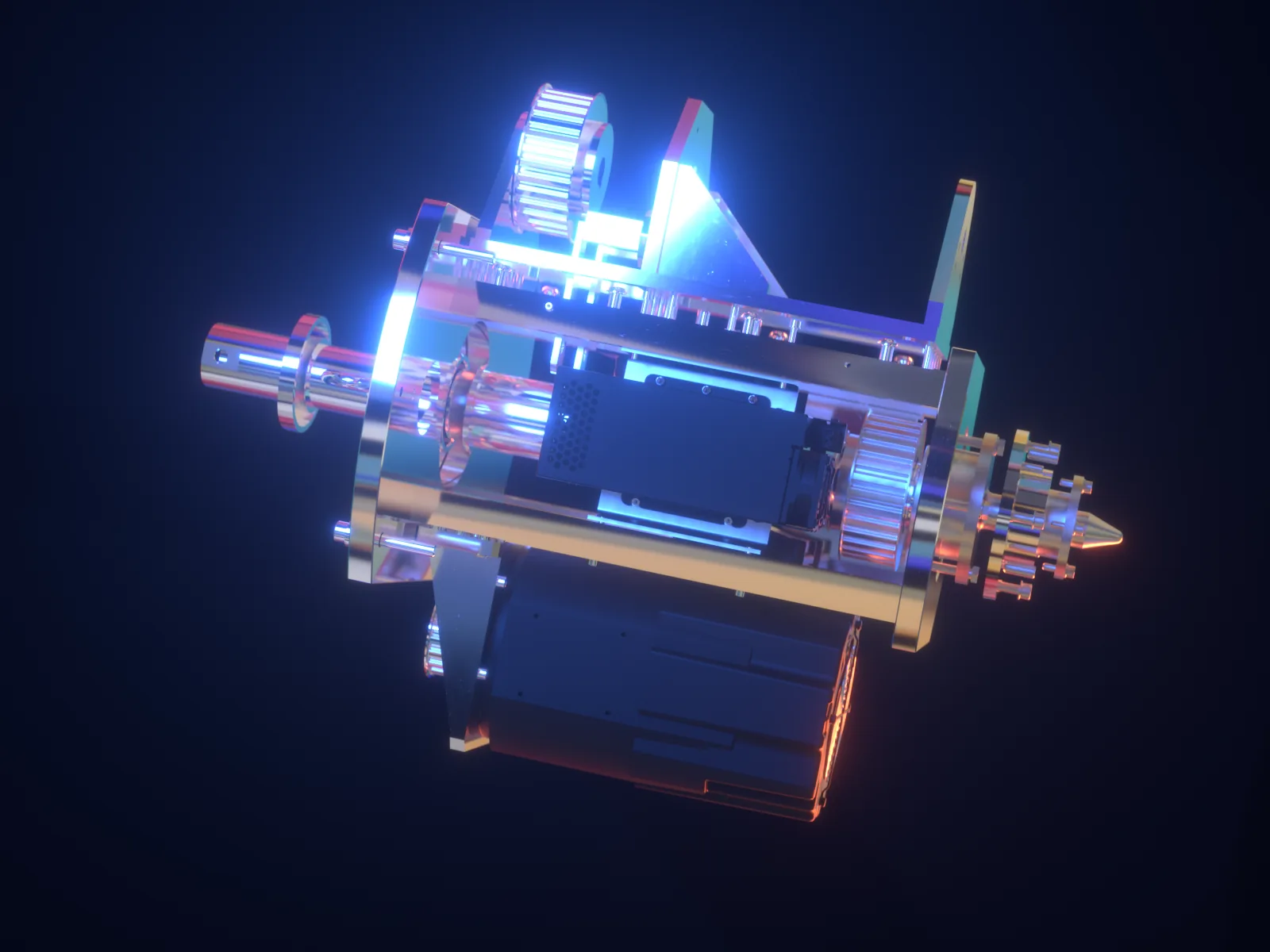

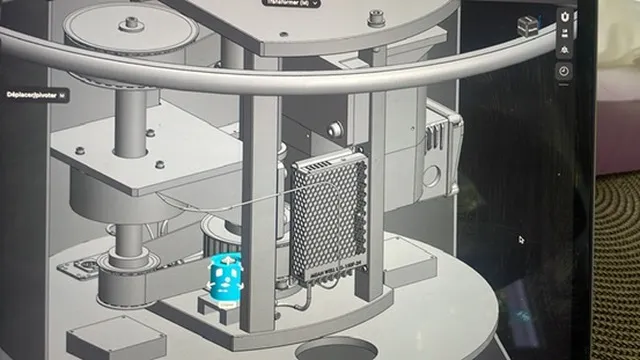

eXcent groupe. Ingénierie du moteur capable de faire tourner 16 pales à 50 tours par minute sur 3,7 mètres de hauteur. Rotations lentes, rapides ou à-coups artistiques programmés.
Cerveau central et asservissement
Arm Engineering. Le moteur est asservi depuis le Central Brain, installé dans une salle souterraine sous l'Omni Plaza. C'est le même logiciel qui orchestre les 82 éléments lumineux et les 12 points de diffusion sonore de l'ensemble OMNI. Les Windturbines ne tournent pas au hasard : le Central Brain décide si elles répondent à la musique composée par Patrice Moullet (OSC + Cubase) ou si elles suivent le vent. La gestion est centralisée, automatique.
Éclairage

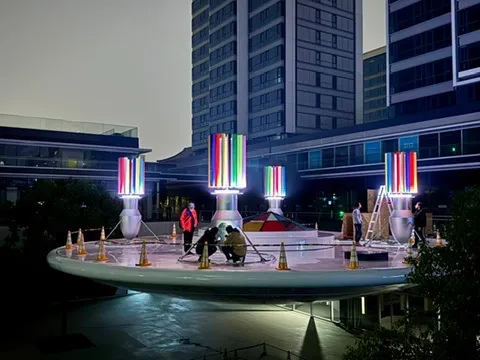

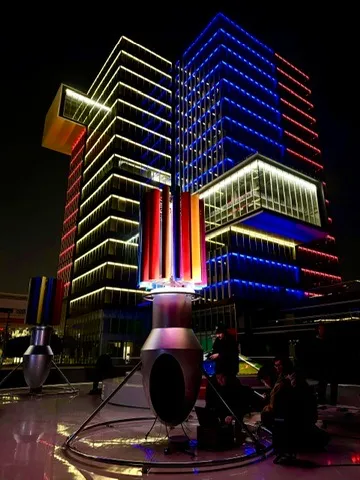

8'18 Lumière, Marseille. Des sources lumineuses installées dans le cercle métallique sous les pales teintent les Windturbines la nuit. Ce qui est un jeu de couleurs optique en journée devient un jeu de lumière projetée après le coucher du soleil : de nouveaux effets apparaissent, les combinaisons colorimétriques se multiplient.
Finition

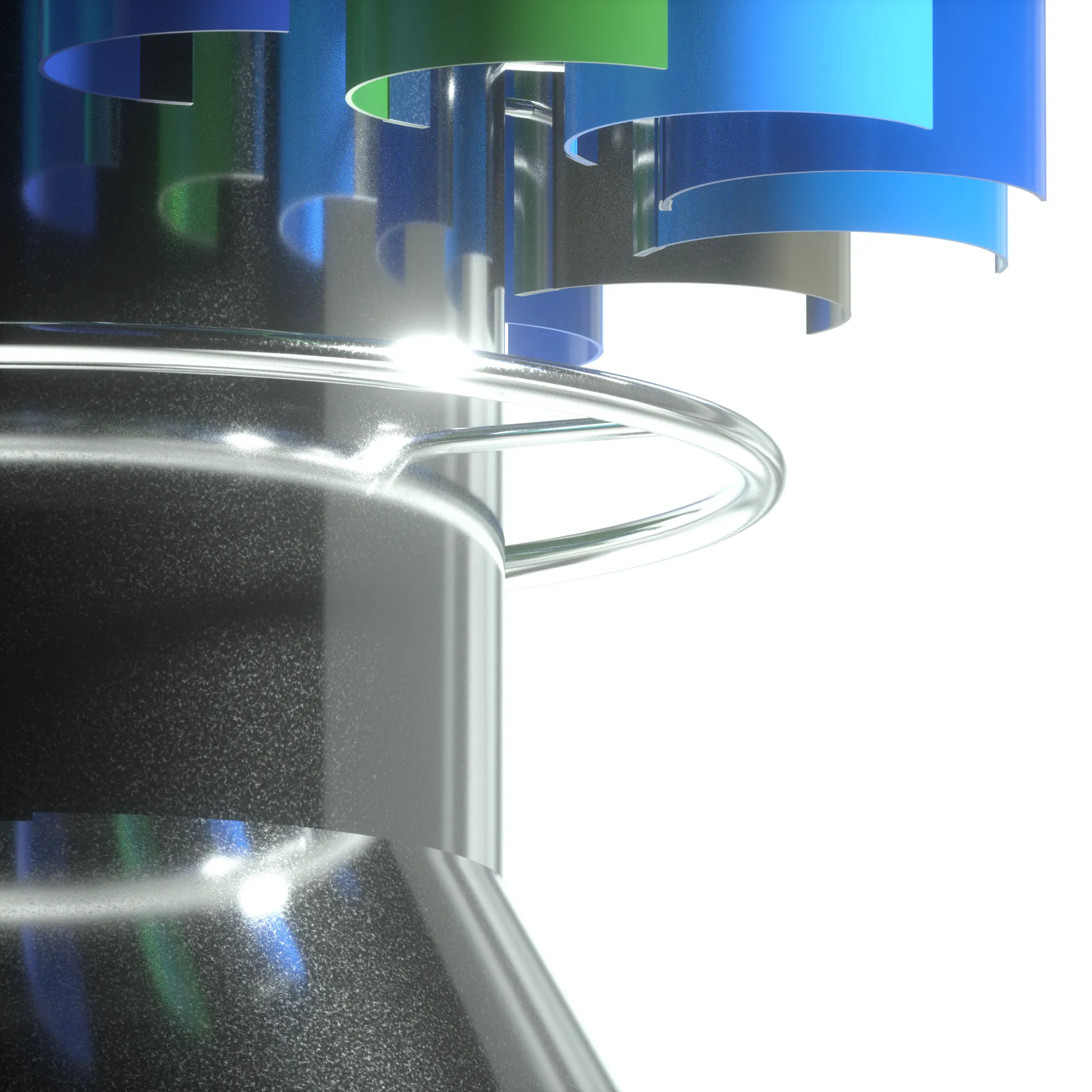

Peinture à projection aluminium. Chaque pale reçoit un traitement qui réagit à la lumière naturelle comme aux projecteurs, amplifiant l'effet colorimétrique en rotation.

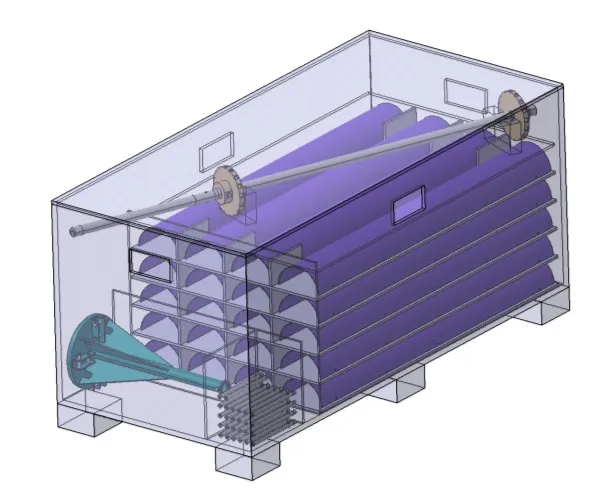

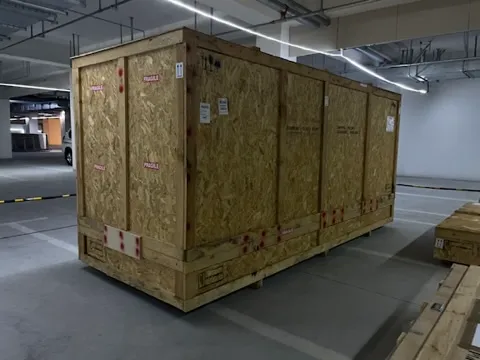

Transport
CEVA Logistics. Acheminement de La Rochelle à Hangzhou.
Le défi des Windturbines sont la construction d'un système crée sur-mesure.
Une pale vue à l'arrêt est un objet. Seize pales en rotation à des vitesses variables, c'est un chaos visuel.
La question : comment faire de ce chaos quelque chose de lisible, d'émotionnel, de cohérent avec l'OMNI ?

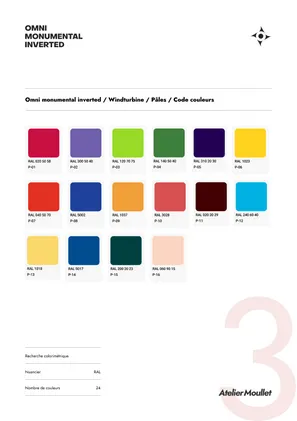

J'ai testé plus de 1000 combinaisons de couleurs.
Sur écran d'abord, puis en simulation de rotation 3D, avec des rendus réalistes intégrant la lumière naturelle de Hangzhou, les projecteurs nocturnes et les vitesses de rotation programmées.
L'inspiration de Patrice vient du futurisme italien : ce mouvement qui cherchait à capturer la vitesse, l'énergie et la simultanéité du mouvement dans une image fixe. Sauf qu'ici, le mouvement est réel. Les couleurs ne se superposent pas sur une toile, elles se croisent physiquement dans l'espace.

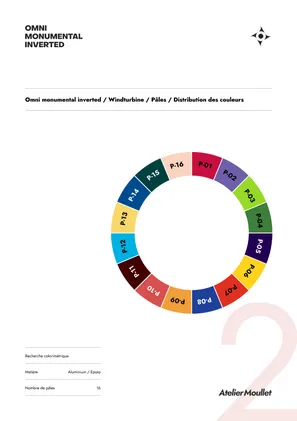

Le résultat final est un ensemble de gammes qui produisent, en rotation, un mélange optique contrôlé.
Chaque vitesse génère un effet différent. Lent : les couleurs se distinguent. Rapide : elles fusionnent en une masse vibrante. À-coups : des flashs de couleurs individuelles surgissent du mélange.
Les Windturbines ne sont pas des sculptures posées autour de l'OMNI.
Ce sont des instruments. Le Central Brain décide : elles jouent avec la musique de Patrice Moullet ou avec le vent.
Le jour, 1000 combinaisons de couleurs testées en simulation se croisent à 50 tours par minute.
La nuit, 8'18 Lumière prend le relais et les pales changent de registre.
Mon rôle a été de porter ce projet de l'intention artistique à l'objet réel : modélisation 3D des croquis de Patrice Moullet, recherche colorimétrique en mouvement, sélection et coordination de six partenaires industriels, suivi de fabrication sur 6 ans.

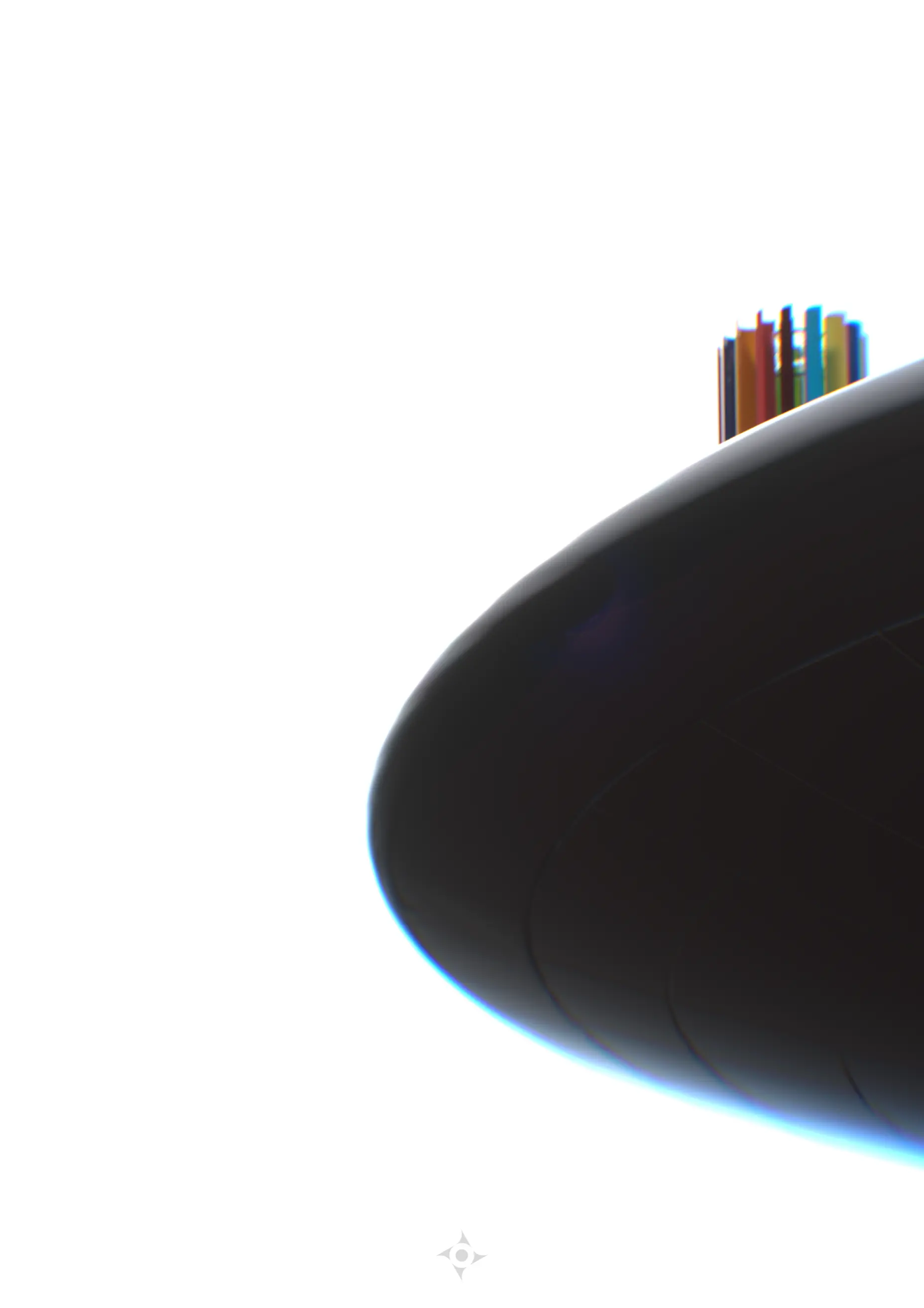

Quatre sculptures de 250 kg. Soixante-quatre pales. 50 tours par minute. Fixées dans une coque de 15 tonnes suspendue à 7 mètres du sol. Un chaos de couleurs calculé au pixel près.
Article connexe :
Omni monumental inverted
Crédits
- Artiste : Patrice Moullet
- Client : Winland
- Année : 2025
- Ferr Studio : Modélisation 3D, coordination artistique, recherche colorimétrique
- Coque : Chantier de l'Arsenal
- Moteur : eXcent groupe
- Central Brain : Arm Engineering
- Éclairage : 8'18 Lumière, Marseille
- Transport : CEVA Logistics
