Vidéo 3D à partir de fichiers CAO : le guide pour l'industrie

Votre produit existe déjà en 3D : il dort dans vos fichiers de conception. Un fichier CAO ne se montre pas à un client, et une photo ne montre qu'une coque. Pendant que vos modèles restent sur un serveur, un concurrent moins avancé mais mieux présenté décroche le rendez-vous. Chaque mois sans exploiter cette matière, c'est de la valeur perdue.

La plupart des PME industrielles et deeptech vivent la même frustration : une technologie excellente, mais invisible. Difficile à photographier, impossible à résumer en une image, coûteuse à prototyper. Résultat, l'acheteur ne comprend pas l'avantage et le produit paraît plus banal qu'il ne l'est.

La vidéo 3D issue de la CAO renverse ça. Vous montrez l'intérieur, le mécanisme, le fonctionnement, sans prototype ni studio photo. Et un seul modèle nourrit votre site, vos présentations, vos salons et les supports de vos partenaires.

‍

‍

1. La réponse courte

Réutiliser vos modèles CAO existants pour créer des rendus et des animations qui vendent. La géométrie est déjà là : on la prépare, on l'habille, on la met en scène.

Un fichier CAO sert à fabriquer. Une vidéo 3D sert à vendre.

‍

2. Le problème : une photo ne suffit plus

Pour un produit technique, l'essentiel est caché : l'architecture interne, le principe physique, le mouvement. Et photographier suppose un produit fini, donc un prototype et un shooting.

1. La technologie est invisible : on ne voit pas ce qui fait sa force.
2. Le prototype et le shooting coûtent cher et arrivent trop tard.
3. Les photos n'expliquent pas le fonctionnement.
4. L'acheteur ne saisit pas l'avantage en quelques secondes.
5. Les visuels sont dispersés et incohérents.

‍

3. Photo ou vidéo 3D

La photo s'arrête à la surface. La 3D va là où la photo ne peut pas.

1. Extérieur du produit : photo et 3D.
2. Intérieur et vue en coupe : 3D seulement.
3. Fonctionnement animé : 3D seulement.
4. Sans prototype ni shooting : 3D seulement.
5. Variantes et couleurs : 3D seulement.
6. Réutilisable web, print, salon : 3D pleinement, photo de façon limitée.

‍

4. Les bénéfices

Passer du fichier technique à l'image qui vend change votre communication en profondeur.

1. Montrer l'invisible : intérieur, mécanisme, principe technique.
2. Zéro prototype, zéro shooting : moins de coût, moins de délai.
3. Un seul asset, tous les supports : site, decks, salons, publicités.
4. Crédibilité technique : vous parlez le langage des ingénieurs et des acheteurs.
5. Différenciation : la plupart de vos concurrents n'en ont pas.

‍

5. Pour quels secteurs

La 3D issue de la CAO sert surtout les industries de pointe et la deeptech.

1. Aéronautique et avionique
2. Spatial et programmes spatiaux
3. Défense
4. Naval et nautisme
5. Mécanique de précision et machine-outil
6. Medtech et dispositifs médicaux
7. Énergie, mesure et instrumentation
8. Robotique et automation

‍

6. La méthode, étape par étape

De votre fichier CAO au livrable final, chaque étape a un but précis.

6.1 Brief et storyboard

On définit l'avantage à montrer, les plans, le rythme. Le storyboard est validé avant toute production, pour ne pas perdre de temps en rendu.

6.2 Préparation du fichier

Récupération du CAO, conversion en maillage, nettoyage et optimisation pour le rendu ou le temps réel.

6.3 Matières et éclairage

Application des bons matériaux et d'un éclairage de studio, pour un rendu crédible et premium.

6.4 Animation

Mise en mouvement : caméra, rotation, éclaté, coupe, démonstration du fonctionnement.

6.5 Son et musique (optionnel)

Sound design, voix off et musique pour les vidéos de présentation. Optionnel, mais c'est ce qui donne le ton et le rythme.

6.6 Rendu et livrables

Export final dans les formats utiles à chaque canal.

‍

7. Ce que Cinema 4D permet, et pas un logiciel CAO

Un logiciel de CAO sert à concevoir et fabriquer. Cinema 4D et Octane servent à montrer et vendre. Ce sont deux métiers différents et complémentaires.

‍

8. Comment valoriser vos fichiers CAD

Le même modèle se décline selon le canal et l'effet recherché.

8.1 Web immersif

Au format glTF ou GLB, le produit devient manipulable à 360 degrés directement dans le navigateur, sur le site ou dans un configurateur, et même en présentation PowerPoint 3D.

8.2 Vidéo de présentation

Au format MP4, une animation universelle, lisible et partageable partout : site, e-mail, salon, réseaux.

8.3 Web léger et arrière-plan

Au format WebM, plus léger que le MP4, idéal en arrière-plan ou en lecture automatique sur une page.

8.4 Scroll interactif

Une séquence d'images numérotées, pour animer le produit au défilement : il tourne ou se démonte quand on scrolle.

8.5 Styles de rendu

Le même modèle, plusieurs intentions : fond transparent (alpha) pour n'importe quel fond, studio premium, coupe ou éclaté pour l'intérieur, filaire technique pour les ingénieurs, mise en situation pour le contexte d'usage.

‍

9. Les fichiers en entrée, expliqués

La plupart des fichiers de conception et de 3D sont exploitables. Trois familles.

Les formats de conception natifs viennent du bureau d'études.

1. SolidWorks (SLDPRT, SLDASM) : très répandu en mécanique.
2. CATIA : standard aéronautique et automobile.
3. Inventor (IPT, IAM) : conception mécanique.
4. Fusion 360 (F3D, F3Z) : le F3Z est une archive du projet.
5. Creo, NX, Solid Edge : environnements industriels complets.

Les formats neutres d'échange sont les plus sûrs.

1. STEP (STP) : le plus fiable, conserve la précision. À privilégier.
2. IGES (IGS) : ancien mais toujours supporté.
3. Parasolid (X_T) et JT : courants dans l'échange industriel.

Les formats de maillage et d'animation servent quand le modèle est déjà préparé.

1. STL : maillage triangulé simple, pour l'impression.
2. OBJ : géométrie et UV.
3. FBX : géométrie, matériaux et animation.
4. Alembic (ABC) : animations et déformations complexes.

En cas de doute, envoyez un STEP.

‍

10. Les outils pour transformer un fichier de construction industriel en vidéo 3D d'assemblage

Nous choisissons l'outil selon le livrable, jamais l'inverse.

1. Cinema 4D + Octane Render : modélisation, mise en scène et rendu photoréaliste, nos outils principaux.
2. Blender : temps réel et polyvalence.
3. Substance Painter : texturing PBR avancé.
4. Marvelous Designer : simulation de textile et de matières souples.
5. After Effects : habillage, compositing, sous-titres.
6. Adobe Premiere : montage vidéo.

‍

‍

11. La technique artistique pour valoriser le design CAO

Ce qui se passe réellement entre votre fichier et l'image finale.

11.1 La CAO n'est pas un modèle de rendu

La CAO décrit des surfaces exactes, le rendu affiche des polygones. La conversion s'appelle la tessellation, et tout est question d'équilibre.

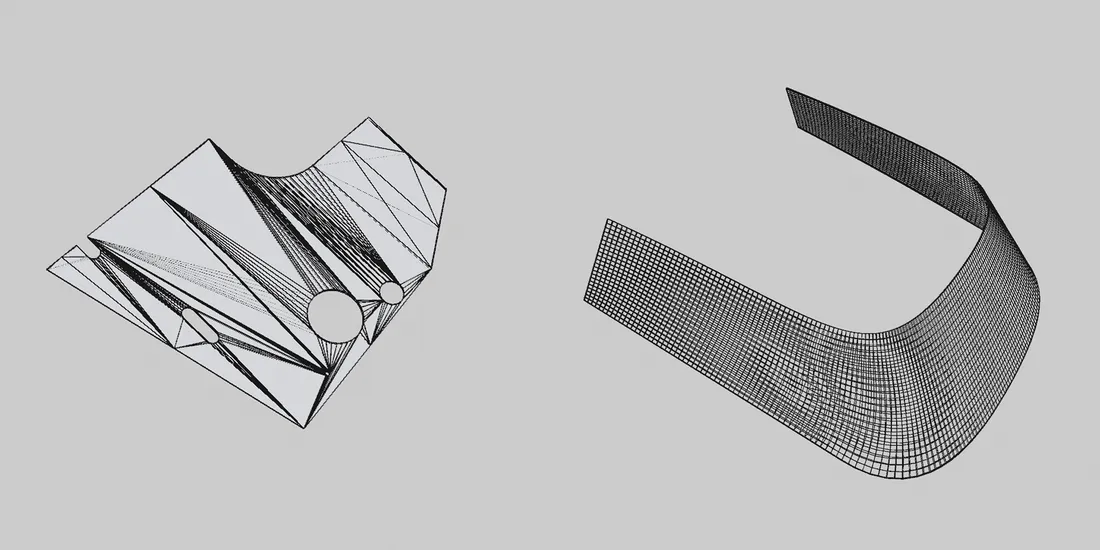

11.2 Rétopologie

Reconstruire un maillage léger et propre. À gauche, la triangulation brute, difficile à texturer. À droite, la retopo en quads, propre et texturable.

11.3 Nettoyage UV

Déplier la surface 3D pour poser les textures sans déformation : seams, déroulage, packing, densité de texels, padding.

11.4 Baking

Transférer le détail du modèle dense vers le modèle léger : normal map, ambient occlusion, courbure.

11.5 Matières PBR

Des matériaux qui réagissent à la lumière comme dans la réalité : couleur, rugosité, métallique, normale.

11.6 Éclairage

HDRI pour les reflets, studio trois points pour le volume. C'est la lumière qui rend une matière crédible.

11.7 Optimisation web

glTF / GLB, compression, niveaux de détail (LOD), pour rester fluide sur mobile.

‍

12. À quoi servent ces assets

Un seul modèle alimente toute votre communication.

1. Site et fiches techniques.
2. Decks investisseurs.
3. Salons et stands.
4. Publicités.
5. Supports de vos partenaires.

‍

13. Ce que vous fournissez, et le délai

Un fichier CAO propre et l'avantage à montrer. Le premier rendu arrive vite, car la géométrie ne se recrée pas.

‍

14. À lire aussi

1. La méthode de perception
2. Pourquoi les services achats vous écartent à cause de votre site
3. Nos services Motion et 3D

‍

15. Donnons vie à votre produit

Envoyez un fichier CAO et l'avantage à montrer. On vous dit ce qu'on peut en faire.
